從1917年在美國舊金山,建造了第一棟玻璃幕墻建筑物和1930年在美國威斯康星州,出現了用擠壓鋁型材建造的幕墻建筑后,世界各國的超高層建筑的華麗外衣,幾乎全部采用幕墻這種外圍護結構來實施。那么,什么叫建筑幕墻呢?概括的說:具備以下四大特征的外墻才能稱為幕墻。
1、懸掛在結構框架的前面,(立柱偏心受壓在不失穩情況下,可以反支);
2、不承受建筑結構荷載(包括水平、垂直方向的荷載)的非承重外墻;
3、墻體自重和所受風荷載等,都通過錨點傳至建筑物的結構框架;
4、幕墻構件之間的接縫設計和連接工藝,應能使幕墻架設成工程需要的連續墻面。
這四大特征缺一不可,如下圖—所示,這是鑲嵌在建筑洞口里的大固定窗,因外框的安裝縫隙被水泥粉刷填充,建筑結構只要有一點變位馬上就會傳給窗框,使窗玻璃受到威脅。
這種縫隙可傳力的結構,長寬尺寸再大也不具備幕墻特征,如果說屬于墻類,也只能算作建筑的填充墻。

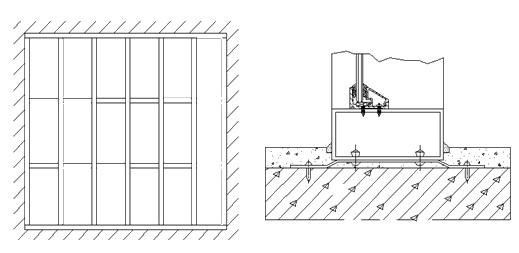

圖一 a.大固定窗分格圖 b.窗周邊安裝節點
幕墻為不承受建筑結構水平和垂直方向荷載的非承重外墻,幕墻的周邊平面方向必須與主體結構留有一定的間隙,來消除主體結構因不均勻沉降造成的沉降差、地震作用產生的樓層間位移和因季節溫差變化產生的伸縮。凡是幕墻工程都有封邊的問題,就是一棟大樓四面交圈全部采用幕墻,也還存在著幕墻的封頂和封底問題。如果一個幕墻工程無論分格、顏色都很漂亮,因封頂沒封好,下雨天,雨水在樓內一瀉到底,什么窗簾呀、壁紙呀、泡了個一蹋糊涂,用戶肯定找制造廠家。如果一個較高的幕墻,兩側邊和底部都用水泥砂漿抹死,輕者可將玻璃擠碎,重者可將鋁板擠變形甚至將石板擠裂。經常注意觀察幕墻工程的人,肯定會見到不少上述的現象。對這樣的工程在驗收時,工程監理和質檢部門能通過嗎?這主要是所有有關幕墻的標準和規范中,對封邊問題都沒有作出明確的規定,還有些工程在驗收時雖然沒有損壞,而是隨著建筑的沉降將板塊擠裂。對正確的幕墻封邊節點設計院不甚了解、工程監理無法辯正施工、質檢部門的無法可依、生產廠家為了省工省料、隨之埋下了隱患,造成不應有的損失。
一、幕墻封邊設計要滿足建筑地基基礎沉降
在建筑物及其荷載作用下,或經地表浸水、地下水升降變化、地震以及地下采動等其它多種因素的復合影響,地基將發生變形。因地基變形使建筑離開建筑時的初始位置,沿重力方向移動的現象就稱作建筑沉降。
一個較大型建筑在施工前地基設計時,已對建筑將會產生的不均勻沉降進行了必要的控制,甚至分別計算預估建筑物在施工期間和使用期間的地基變形值,以便預留建筑物有關部分之間的凈空,選擇連接方法和施工順序,一般多層建筑在施工期間完成的沉降量:
●對于砂土可認為其最終沉降量已完成80%以上。
●對其它低壓縮性土可認為已完成最終沉降量的50—80% 。
●對于中壓縮性土可認為已完成20—50% 。
●對于高壓縮性土可認為已完成5—20% 。
從以上地基的四種土層不同,表現出建筑的沉降快慢不同。建筑物在施工過程中隨之越建越高的逐步加載,沉降量也逐漸加大,下層建筑的層間沉降也將伴隨著逐步發生。

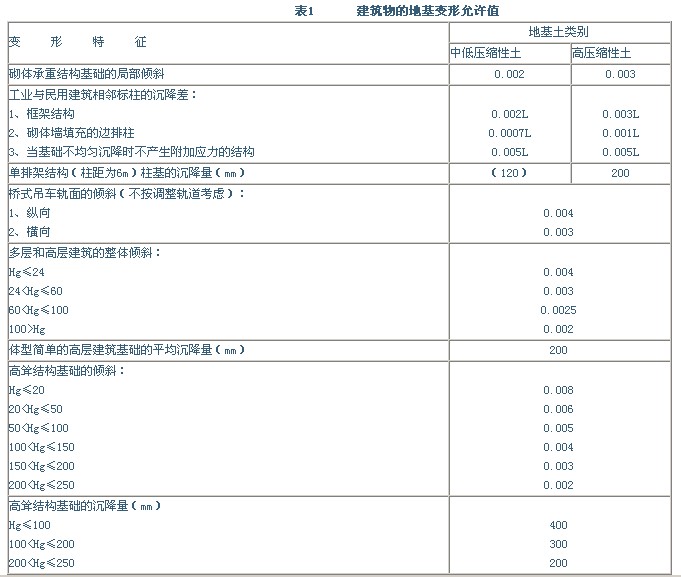

在國家國標準《建筑地基基礎設計規范GB50007-2002》中,明確規定了建筑物的地基變形允許值見表1:
注:① 本表數值為建筑物地基實際最終變形允許值;
② 有括號者僅適用于壓縮性土;
③ L為相鄰柱基的中心距離,Hg為自室外地面算起的建筑物高度;
④ 傾斜指基礎傾斜方向兩端點的沉降差與其距離的比值;
⑤ 局部?jī)A斜,指砌體承重墻結構沿縱向6-10m內,基礎兩點的沉降差與其距離的比值。
一棟框架結構的建筑,外立面采用幕墻作為外圍護結構,相鄰柱基的距離為8m,
試計算幕墻上下封邊預留間隙:
按表1 框架結構相鄰柱基的沉降差:
允許沉降差:S1=0.002L=0.002?8000=16mm
考慮一棟樓將有很多框架柱支撐,柱基允許沉降差的公差帶:

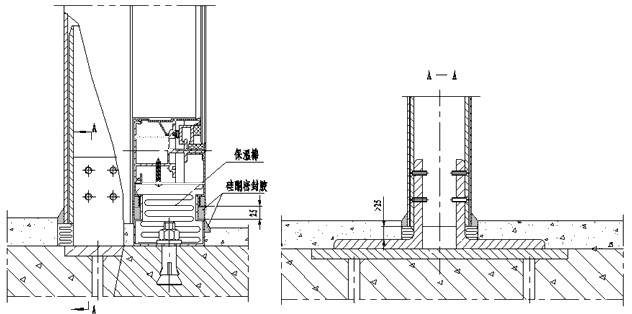

圖3 幕墻下封底節點
允許沉降公差帶:S=2S1=2?16=32mm
比較經濟的幕墻上、下封邊的預留間隙:
幕墻封邊預留間隙:Sb=0.8S=0.8?32=25.6mm
由圖2和圖3可以看出,鑲嵌在建筑洞口內的幕墻,上封頂和下封底必須至少要與主體結構留出25mm的間隙,以吸收沉降、伸縮和地震時建筑主體產生的變形。
建筑沉降一般在工程竣工后2—2.5年才趨于穩定,哪個建筑業主也不能等大樓土建封頂2年半后再裝幕墻,實際在幕墻安裝時建筑每時每刻都在沉降,只不過我們沒有仔細的測量和觀察時間短,沉降量也很小而以。但就是這點微小的變形量也曾發生過質量事故。
這事發生在北方的一個城市的市區內,建筑業主建了一棟32層的大型綜合樓。為了早營業收回投資,土建裝修交叉作業,白天黑夜的加班搶進度,大樓土建竣工外立面裝修快結束時,開始裝圍護大堂7m多高的全玻璃幕墻,建筑業主為了省錢,在本地找了個小廠家施工安裝,這個小廠家也沒干過,買了一些玻璃吊掛就給裝上了,在懸掛大玻璃下面用鐵塊塞的緊緊的,說這是防止上面吊掛拉脫,結果安裝完不到半年時間,所裝的32塊大玻璃產生裂紋破壞的有28塊,造成了經濟損失是小事,剛開始營業不得不停業另?yè)Q廠家換裝玻璃。
上面說的是建筑主沉降對建筑幕墻的影響,下面說一下建筑大樓主沉降結束后,建筑在使用期易產生附加沉降對建筑及幕墻的影響。
由地表浸水,地下采動,地震、特殊的地質構造的及建筑物間相互影響等因素引起的地基沉降叫附加沉降,一般附加沉降包括濕陷沉降,牽引沉降和陷落沉降三大類:
1、濕陷沉降:
多數發生在黃土地基的建筑區域內,為了美化環境,制造一些人工湖、池塘、防水作的不好,甚至沒有防滲漏的防水層,由于池塘水的滯滲或地下水的上升,受水浸潤一定深度的地基土瞬間發生濕陷變形,從而引起建筑物突然下沉。即稱作濕陷沉降。
2、牽引沉降:
建筑物自身壓縮沉降過程中或沉降穩定后,由于是黃金地段,地皮緊張,緊靠著舊建筑又新打地基建高樓,包括在舊建筑附近大量堆積砂石磚瓦等重物,由這些荷載的疊加作用,從而加快了原有建筑物的沉降速度,加大了沉降量,這種對建筑物施加強制牽引作用而產生的沉降,則稱為牽引沉降。
3、陷落沉降
由于地下掘洞,抽取地下水等原因,造成地基下空虛,而使建筑物沉降,稱為陷落沉降。
綜上所述這三種附加沉降一發生沉降量有時很大,建筑的勘測單位在建筑群內新建大樓也是非常小心的把關精心設計,盡管如此,對舊建筑的微量影響還是時有發生,所以在設計幕墻封邊時,必須預留出這些吸收建筑變位的空間,使幕墻與建筑同壽命。
二、幕墻封邊設計要滿足抗震要求
在有建筑抗震設防要求區域內的建筑,在安裝幕墻時,必須考慮在常遇地震作用下,幕墻玻璃不能破碎。在中震作用下,幕墻結構框架不應有嚴重破壞,重新鑲嵌玻璃仍可使用。在罕見地震作用下,玻璃破碎,但結構框架不允許倒塌、脫落。幕墻的豎向封邊設計時一定要滿足上述的要求。

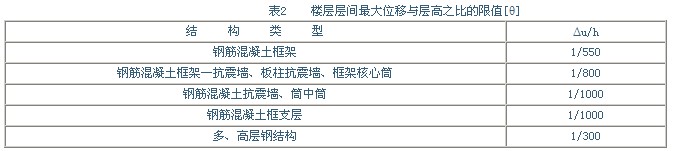

在國家標準《建筑抗震設計規范GB50011-2001》中,已明確規定樓層層間最大位移與層高之比的限值,見表2
抗震變形驗算:
有一幢層間3.4m的20層鋼筋混凝土框架的大樓。試求在常遇地震作用下,幕墻側邊應預留的間隙:
按彈性計算位移控制值的3倍計算:
考慮樓型細高,自振時在風荷載作用下振幅加大產生的彎曲變形,填充墻變位小。
幕墻側向封邊間隙至少要留25mm是比較合適的,具體結構見圖4。

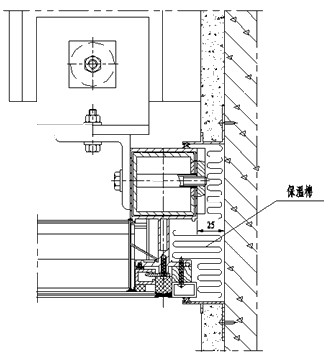

圖4 幕墻側封邊節點
三、幕墻封修通天頂時的注意事項:
幕墻的通天頂,就是幕墻上部直接越過建筑的女兒墻,一般都用不小于1.5厚的單鋁板壓型進行封修,有些廠家在施工后經常出現向室內漏水現象,其主要原因有以下幾方面:
1、涂膠部位結構設計不合理:
幕墻頂封修,主要是用鋁板將幕墻與女兒墻之間的縫隙密封。但鋁板的長度大規格板也就3m多一點,封修時只能將板沿長度方向剪裁,經壓型后一段一段的進行封修,這一段一段板產生的接縫最好的辦法是用硅酮密封膠進行密封,但這個部位所涂的密封膠,決對不允許造成三面粘接,如圖5所示:

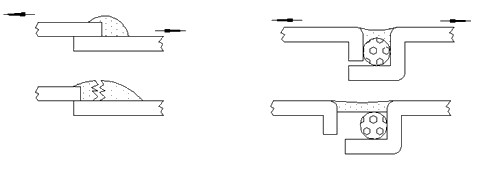

圖5 a.不合理的涂膠結構 b.合理的涂膠結構
上圖a節點,涂膠后在鋁板膨脹或收縮時,都將把密封膠拉斷或頂開,將使密封失效向室內漏水。
上圖b節點,涂膠部位結構雖然合理,但封修鋁板在沿長度方向折彎的同時,必須沿寬度方向還要折幾段的小彎才能成形,工藝較復雜,不易加工和運輸。

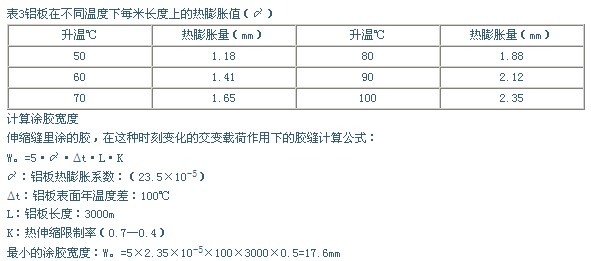

2、涂膠部位的涂膠寬度計算不合理:
封頂鋁板在大樓的最上面。白天受陽光紫外線的照射,夜晚又變的很涼,一年四季又受較大的溫差變化。所以涂敷的密封膠每時每刻都在受拉伸或壓縮的變化。
3、介紹一種不涂縫隙密封膠也不滲漏的頂封修:

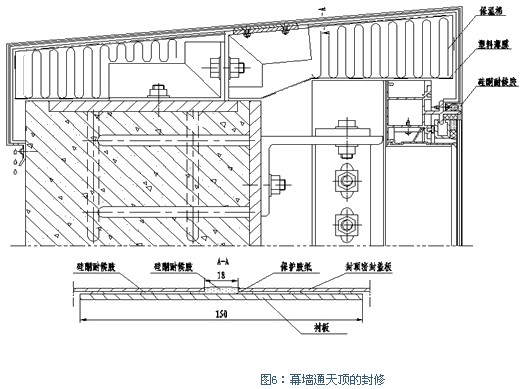

下面圖6是一種即簡單又不易產生滲漏的頂封修方法,這種封頂蓋板只沿長度方向折彎。
安裝的方法是:先裝好封頂板交接縫處的襯板,在襯板上以接縫為界,在兩端隨襯板的形狀各涂?jī)傻?a target="_blank" style="margin: 0px; padding: 0px; text-decoration-line: none; color: rgba(10, 8, 10, 0.87);">密封膠,涂膠高度要達到5 mm以上,隔兩天待涂的膠固化后,再安裝封頂蓋板并固定,這樣所涂的四道密封膠受彈性壓迫,形成左右各兩道防水線。就是在封頂板縫隙內不涂膠,下雨天、雨水也只能沿襯板坡度向下流淌,進不到封頂內。但最好還是在封板縫隙處涂敷密封膠,在涂膠前一定要在襯板涂膠部位粘上保護膠紙,避免所涂的膠形成三面粘接在伸縮時被拉斷。
四、幕墻設計的基本原則
中國是幕墻應用大國也是幕墻制造大國,建筑造型越來越新穎、幕墻結構層出不窮,幕墻的產品質量直接影響著幕墻的工程質量。要保證工程質量幕墻
產品設計時抓好下面三項注意事項。
1、等強度設計:
假如一個一萬平方米的幕墻工程,每平方米用料降下0.5kg/m2,一萬平方米就可節省5噸鋁型材.國外較大的幕墻公司早已實施了等強度臨界值的設計方法;假如一個幕墻的設計風荷載是2000Pa.那么幕墻設計的立柱、橫梁、開啟扇、連接件甚至一些受力的五金件的強度都剛好能承受2000 Pa的風荷載,也就是剛好達到強度的臨界值,這是工程用料的最佳狀態,也是我們?cè)O(shè)計幕墻工程成本核算所追求的理想境界。
這樣就要求幕墻公司有設計幕墻新產品的能力,才能達到一個大工程根據這個工程的外立面的造型和某些具體的使用性能,設計一套幕墻結構的型材斷面。這樣可在保證用戶使用性能的基礎上降低工程的造價成本。
2、等性能設計
什么是等性能設計:即附屬的產品性能與主產品性能相匹配叫等性能。
假如一個較高的玻璃幕墻,固定部分密封較好,開啟部分安裝了普通的推拉窗,一刮風下雨,固定部分很好,但推拉窗又漏水透風;這就不叫等性能。等性能設計是設計幕墻產品時應采用的方法,在幕墻的強度、氣密、水密、隔聲、保溫、防雷、防火、抗震、抗沖擊,耐久性等方面都有可能產生不等性能設計,一旦幕墻產品設計完結,用于建筑工程時就將成為胎里病,很難醫治,因此在設計幕墻產品時必須有足夠的認識和充分的重視。
3、等壽命設計
日本的大型電氣公司在設計家電產品時,如果一個家電產品的使用壽命定在十萬小時,假如有一只二級管壽命在11萬小時,這個公司肯定會換掉它,因?yàn)闆](méi)必要增大了設計成本。也就是說這種產品到十萬小時出現故障,你就不用去修理了,因所有電子原件壽命基本上都到期了,已經沒有再維修價值了。
幕墻產品設計時也要引進等壽命設計,幕墻的產品使用壽命分社會使用年限和物理耐用年限。
社會使用年限:
是幕墻產品從物理耐用年限鑒定沒到壽命,還可以使用,但和社會發展相比其外觀設計、使用性能均已陳舊,因此需要更換新的幕墻的年限數。這種情況在中國一般常出現在比較繁華的商業街。
物理耐用年限:
如何判斷金屬幕墻的物理耐用年限數是比較困難的,它明顯取決于建筑物周?chē)沫h(huán)境條件及維護管理程度,即便這些條件相同,可能兩幢建筑的幕墻還會有某些細微的差別,隨著幾十年的變化結果將出現較大的差異,但作為初始設計幕墻產品,要分為可拆卸更換的密封件和不可拆卸的主體結構兩部分,在建筑幕墻《GB/T21086-2007》標準中要求幕墻結構使用年限不宜低于25年,這也是指幕墻的不可拆卸的主體結構的物理耐用年限。
上面講的建筑幕墻的物理耐用年限與周?chē)沫h(huán)境條件和維護管理程度有關,如果幕墻結構設計的不好,內部的結露水排不出去,由其對插的單元式幕墻沒有良好的排水系統,在兩種不同金屬的連接件、緊固件之間將產生以水為介子的電化腐蝕,直接影響幕墻的物理耐用年限。電化腐蝕時電勢序較高的金屬會最先腐蝕,下面電勢序中兩種金屬相離越遠電解反應的潛力越大。
電 勢 序
 ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄
陽極:鋅、包括鍍鋅涂層
鋁
鋁—鎂—硅合金
銅—鋁合金
鐵和軟鋼
鉻
鉛
黃銅
青銅
紫銅
陰極:不銹鋼
 ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄ ̄
現在鋁門窗幕墻在設計產品結構時,常在鋁型材截面上擠出自攻螺釘?shù)牟劭凇=ㄖX型材是鋁—鎂—硅合金,自攻釘是不銹鋼的,兩種金屬間存在著很強電勢,如果結構設計的不好,不銹鋼連接件和自攻釘槽口處常時間存在雨水或結露水,將會產生較強的電化腐蝕造成鋁門窗幕墻的結構松馳,影響使用壽命。
